Как определить тип и размеры выходного вала двигателя?

При выборе бензинового или дизельного двигателя для мотоблока, бетономешалки, виброплиты, мотопомпы, генератора или другой техники важно обращать внимание не только на мощность и рабочий объём. Одним из ключевых параметров совместимости являются тип и размеры выходного вала.

Именно выходной вал передаёт крутящий момент от двигателя к редуктору, шкиву, муфте, насосу или другому рабочему механизму. Если его диаметр, длина или тип крепления не соответствуют оборудованию, установить двигатель без доработок не получится.

В этой статье рассмотрим, какие бывают типы выходных валов, какие параметры необходимо измерить и как правильно определить совместимость двигателя с техникой.

Что такое выходной вал двигателя?

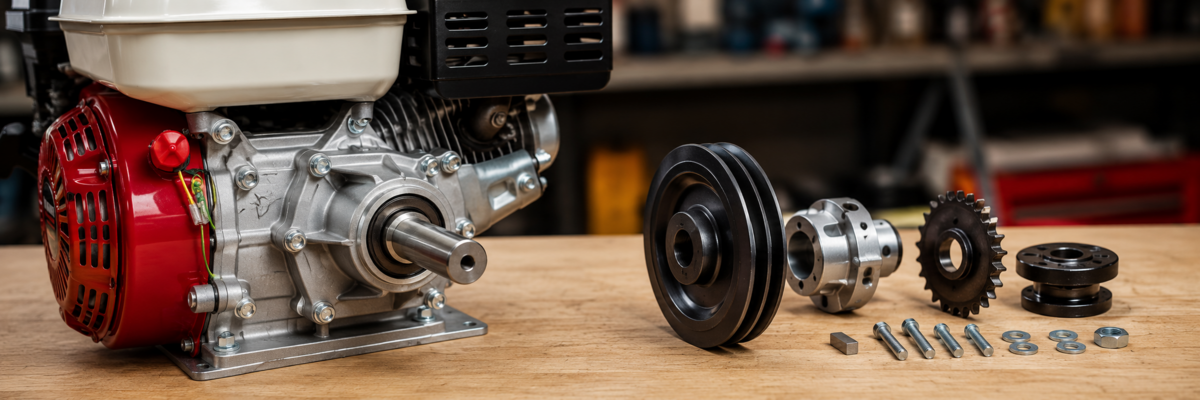

Выходной вал — это часть двигателя, через которую вращение коленчатого вала передаётся на рабочий механизм.

К нему могут подключаться:

  • шкив;
  • звёздочка;
  • редуктор;
  • центробежная муфта;
  • насосная часть;
  • приводной барабан;
  • адаптер или переходная муфта.

В зависимости от конструкции техники вал может иметь различную форму, диаметр, длину и способ фиксации навесного оборудования.

Почему тип вала настолько важен?

Даже двигатели одинаковой мощности могут иметь разные выходные валы.

Например, два двигателя мощностью 7–7,5 л.с. могут отличаться по:

  • диаметру вала;
  • длине рабочей части;
  • форме;
  • наличию шпоночного паза;
  • внутренней или наружной резьбе;
  • конусности;
  • направлению вращения.

Из-за этого один двигатель может подойти к конкретному редуктору или шкиву, а другой — нет.

Именно поэтому перед покупкой необходимо сверять не только мощность, но и все посадочные параметры.

Основные типы выходных валов

Наиболее часто на бензиновых и дизельных двигателях встречаются следующие типы валов:

  • цилиндрический под шпонку;
  • конический;
  • шлицевой;
  • вал с резьбой;
  • вал со специальным посадочным профилем.

Каждый из этих типов имеет своё назначение и используется с определённым видом оборудования.

Цилиндрический вал под шпонку

Это один из самых распространённых вариантов.

Вал имеет круглую форму и продольный паз, в который устанавливается металлическая шпонка. Она предотвращает проворачивание шкива, муфты или другой детали на валу.

Такой тип часто используется в:

  • виброплитах;
  • бетономешалках;
  • мотоблоках;
  • генераторах;
  • компрессорах;
  • деревообрабатывающем оборудовании.

Основные параметры такого вала:

  • диаметр;
  • длина;
  • ширина и глубина шпоночного паза;
  • тип резьбы на торце.

Конический вал

Конический вал постепенно сужается к концу.

Он часто применяется в генераторах и другом оборудовании, где рабочий узел должен точно центрироваться на валу.

Преимуществами такого соединения являются:

  • точное центрирование;
  • плотная посадка;
  • минимальный люфт;
  • надёжная передача вращения.

Однако заменить двигатель с коническим валом на модель с цилиндрическим валом без специального адаптера обычно невозможно.

Шлицевой вал

Шлицевой вал имеет несколько продольных выступов или зубьев.

Он обеспечивает надёжную передачу крутящего момента и часто применяется в:

  • мотоблоках;
  • редукторах;
  • сельскохозяйственной технике;
  • специальном приводном оборудовании.

При определении такого вала необходимо учитывать:

  • наружный диаметр;
  • количество шлицев;
  • форму шлицев;
  • длину рабочей части.

Даже одинаковое количество шлицев не гарантирует совместимость, если отличаются их профиль или диаметр.

Какие размеры необходимо измерить?

Для правильного подбора двигателя необходимо определить как минимум следующие параметры:

  • диаметр выходного вала;
  • длину вала;
  • тип посадки;
  • размер шпоночного паза;
  • наличие и размер резьбы;
  • расстояние от корпуса двигателя до конца вала.

Лучше всего выполнять измерения штангенциркулем, поскольку обычная рулетка не обеспечивает достаточной точности.

Как правильно измерить диаметр выходного вала?

Самым важным параметром является диаметр выходного вала.

Именно он определяет, подойдут ли шкив, муфта, насос или редуктор к новому двигателю.

Для измерения лучше всего использовать штангенциркуль.

Измерение необходимо выполнять на рабочей части вала, где устанавливается приводной элемент.

Наиболее распространённые диаметры:

  • 19 мм;
  • 20 мм;
  • 22 мм;
  • 25 мм;
  • 25,4 мм (1”);
  • 28 мм.

Даже разница в несколько десятых миллиметра может сделать установку оборудования невозможной.

Как определить длину выходного вала?

Длина измеряется от корпуса двигателя до конца вала.

Именно этот параметр определяет:

  • правильное положение шкива;
  • совмещение ремней;
  • установку муфты;
  • возможность монтажа насоса или редуктора.

Если вал слишком короткий, навесное оборудование может не закрепиться должным образом.

Если же он слишком длинный, могут возникнуть трудности с монтажом или необходимость использования дополнительных проставок.

Как измерить шпоночный паз?

Для цилиндрических валов под шпонку необходимо определить:

  • ширину паза;
  • его глубину;
  • длину.

Ширина паза должна соответствовать стандартной шпонке.

Неправильно подобранная шпонка может привести к:

  • появлению люфта;
  • быстрому износу;
  • проворачиванию шкива;
  • повреждению вала.

Поэтому этот параметр также необходимо проверять перед покупкой двигателя.

Как определить резьбу на торце вала?

Во многих двигателях на торце выходного вала имеется резьбовое отверстие или наружная резьба.

Она используется для:

  • фиксации шкива;
  • установки муфты;
  • крепления вентилятора;
  • монтажа других приводных элементов.

При проверке необходимо определить:

  • тип резьбы;
  • её диаметр;
  • шаг резьбы;
  • глубину резьбового отверстия.

Эти параметры особенно важны, если используется штатное крепление оборудования.

Почему необходимо учитывать направление вращения?

Для большинства универсальных бензиновых двигателей направление вращения является стандартным.

Однако у некоторых специализированных моделей оно может отличаться.

Если установить двигатель с неправильным направлением вращения, могут возникнуть проблемы с работой:

  • насосной части;
  • редуктора;
  • вентилятора;
  • другого приводного оборудования.

Поэтому перед заменой двигателя стоит уточнить этот параметр в технической документации.

Какие инструменты нужны для измерения?

Для точного определения параметров выходного вала рекомендуется использовать:

  • штангенциркуль;
  • металлическую линейку;
  • резьбомер (при наличии);
  • микрометр (для максимальной точности).

Не рекомендуется выполнять измерения рулеткой или другими инструментами с низкой точностью, поскольку даже небольшая погрешность может привести к неправильному выбору двигателя.

Типичные ошибки при измерении

При подборе нового двигателя пользователи чаще всего допускают следующие ошибки:

  • измеряют изношенную часть вала;
  • округляют размеры;
  • не учитывают длину посадочной части;
  • игнорируют размеры шпоночного паза;
  • не проверяют резьбу;
  • ориентируются только на фотографии без фактических измерений.

Именно из-за этих ошибок даже двигатель с подходящей мощностью может оказаться несовместимым с вашим оборудованием.

Практические примеры определения типа выходного вала

Рассмотрим несколько типичных ситуаций, с которыми чаще всего сталкиваются при замене двигателя.

Пример 1. Бетономешалка

На старом двигателе установлен:

  • цилиндрический вал;
  • диаметр 19 мм;
  • шпоночный паз;
  • резьба на торце.

При выборе нового двигателя все эти параметры должны совпадать. Если хотя бы один из них отличается, установить штатный шкив может быть невозможно.

Пример 2. Виброплита

Для большинства виброплит важными являются:

  • диаметр вала;
  • длина посадочной части;
  • точное расположение шкива.

Даже если вал имеет правильный диаметр, слишком короткая или слишком длинная рабочая часть может привести к неправильному натяжению ремня.

Пример 3. Мотопомпа

При замене двигателя на мотопомпе необходимо проверить:

  • тип вала;
  • диаметр;
  • длину;
  • способ крепления насосной части.

В большинстве случаев насос рассчитан на конкретный тип выходного вала, поэтому совместимость имеет решающее значение.

Можно ли использовать переходники?

В некоторых случаях установка двигателя с другим типом вала возможна с помощью специальных адаптеров или переходных втулок.

Однако такое решение не всегда является оптимальным.

Дополнительные элементы могут:

  • усложнять монтаж;
  • увеличивать нагрузку на вал;
  • вызывать биение или дисбаланс;
  • ускорять износ привода.

Если есть возможность, лучше сразу выбирать двигатель с полностью совместимым выходным валом.

Типичные ошибки при выборе двигателя

При замене двигателя пользователи часто допускают одни и те же ошибки.

Наиболее распространённые из них:

  • ориентируются только на мощность двигателя;
  • не проверяют тип выходного вала;
  • не измеряют диаметр и длину;
  • игнорируют размеры шпоночного паза;
  • не учитывают резьбу на торце;
  • покупают двигатель только по фотографии или названию модели.

В результате новый двигатель может оказаться несовместимым с имеющимся оборудованием.

Часто задаваемые вопросы

Достаточно ли знать только диаметр вала?

Нет. Для правильного подбора необходимо также учитывать длину, тип посадки, размеры шпоночного паза, резьбу и другие конструктивные особенности.

Можно ли установить двигатель с большим диаметром вала?

Без замены или доработки шкива, муфты или другого приводного элемента — нет. Все посадочные размеры должны соответствовать друг другу.

Все ли двигатели одинаковой мощности имеют одинаковые валы?

Нет. Даже двигатели одинаковой мощности могут отличаться диаметром, длиной, типом вала, шпоночным пазом и способом крепления.

Что делать, если нет технической документации?

Лучше всего самостоятельно измерить все основные параметры выходного вала с помощью штангенциркуля и сравнить их с характеристиками нового двигателя.

Можно ли определить тип вала только по фотографии?

Фотография может помочь предварительно определить тип вала, однако для окончательного выбора обязательно необходимо выполнить точные измерения.

Заключение

Тип и размеры выходного вала являются одними из самых важных параметров при выборе нового двигателя. Именно они определяют совместимость с бетономешалкой, виброплитой, мотопомпой, генератором, мотоблоком и другим оборудованием.

Перед покупкой необходимо проверить диаметр и длину вала, тип посадки, размеры шпоночного паза, наличие и параметры резьбы, а также способ крепления приводных элементов.

Правильно определённые характеристики выходного вала позволят быстро установить новый двигатель без дополнительных доработок, обеспечат надёжную передачу крутящего момента и длительную безопасную эксплуатацию оборудования.
