Бензиновые двигатели с воздушным охлаждением широко используются в технике, которая должна работать независимо от электрической сети. Их можно встретить на строительном оборудовании, мотоблоках, культиваторах, насосах, генераторах, садовой и другой технике. Такие двигатели имеют простую конструкцию, не требуют системы жидкостного охлаждения и хорошо подходят для работы в условиях, где важны мобильность и автономность.

Однако бензиновый двигатель обычно развивает значительную частоту вращения. Для многих рабочих механизмов такая скорость является избыточной. Именно поэтому между двигателем и исполнительным механизмом часто устанавливают понижающий редуктор.

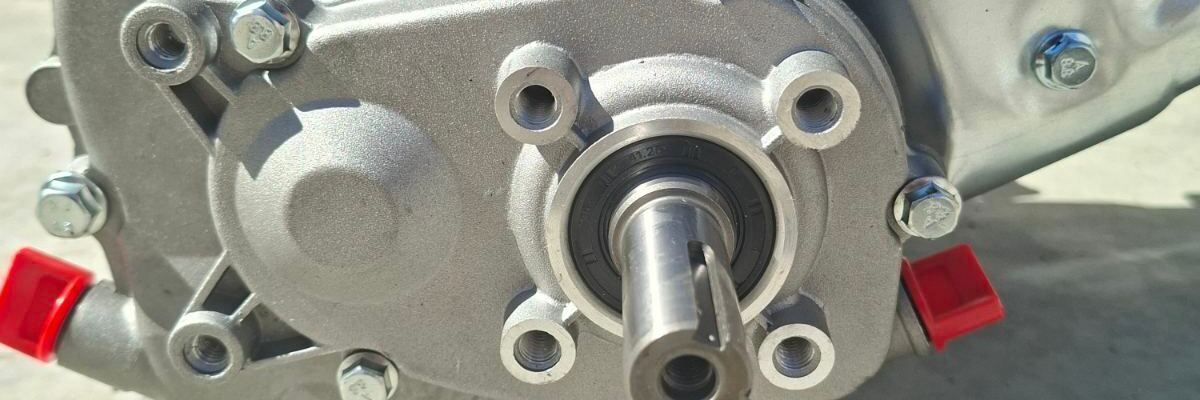

Основная задача редуктора — уменьшить частоту вращения выходного вала и одновременно увеличить крутящий момент. Благодаря этому двигатель может работать в благоприятном для себя режиме, а рабочий механизм получает необходимую скорость и усилие.

Что такое понижающий редуктор?

Понижающий редуктор — это механическое устройство, которое передает вращение от двигателя к рабочему механизму и изменяет его параметры.

Проще всего объяснить принцип работы на примере. Если бензиновый двигатель вращается со скоростью 3600 об/мин, а рабочему механизму необходимо около 1200 об/мин, между ними устанавливают редуктор с соответствующим передаточным отношением.

При передаточном отношении 3:1 выходной вал теоретически будет вращаться примерно в три раза медленнее входного. Одновременно крутящий момент на выходе увеличивается. На практике необходимо учитывать потери в передаче, поэтому реальные показатели будут несколько отличаться от теоретических.

Таким образом, редуктор фактически преобразует высокую скорость вращения двигателя в более низкую скорость с большим крутящим моментом.

Почему бензиновому двигателю необходимо снижение оборотов?

Бензиновые двигатели воздушного охлаждения часто работают на достаточно высоких оборотах. Это позволяет получить необходимую мощность от компактного двигателя.

Однако рабочий механизм может требовать совершенно другого режима работы.

Например, барабан бетономешалки не должен вращаться со скоростью несколько тысяч оборотов в минуту. Точно так же рабочие колеса насоса, ходовая часть мотоблока или некоторые механизмы сельскохозяйственной техники могут требовать значительно меньшей скорости.

Если передать вращение непосредственно от двигателя, рабочий механизм может работать неправильно или даже получить повреждения.

Поэтому редуктор позволяет согласовать характеристики двигателя с требованиями конкретной машины.

Главное преимущество — увеличение крутящего момента

Одной из наиболее важных причин установки понижающего редуктора является увеличение крутящего момента на выходном валу.

Крутящий момент определяет способность механизма преодолевать сопротивление. Чем больше момент, тем большее усилие можно передать рабочему органу при соответствующих условиях.

Это особенно важно для техники, которая работает с нагрузкой.

Например, пустой барабан бетономешалки вращать значительно легче, чем барабан, заполненный тяжелой бетонной смесью. Во время перемешивания двигатель должен преодолевать сопротивление материала, поэтому на рабочем валу необходим достаточный момент.

Редуктор позволяет получить этот момент без необходимости заставлять сам бензиновый двигатель работать на слишком низких оборотах.

Преимущество №1. Двигатель работает в подходящем режиме

Бензиновый двигатель имеет определенный рабочий диапазон оборотов, в котором он способен эффективно развивать необходимую мощность.

Если попытаться непосредственно заставить двигатель работать на очень низкой скорости для получения медленного вращения рабочего механизма, это не всегда будет оптимальным решением. Двигатель может терять стабильность работы, а его система охлаждения также может работать менее эффективно.

Понижающий редуктор позволяет двигателю продолжать работать на необходимых оборотах, а скорость рабочего механизма при этом уменьшается.

Это одна из главных причин, почему редукторы используются в технике с бензиновыми двигателями.

Преимущество №2. Увеличение тягового усилия

Для самоходной техники очень важны не только обороты, но и тяговое усилие.

Именно поэтому редукторы широко используют в мотоблоках, культиваторах и другой сельскохозяйственной технике.

Бензиновый двигатель развивает необходимую мощность на относительно высоких оборотах, а редуктор снижает скорость вращения колес или рабочего механизма. В результате техника может двигаться медленнее, но создавать большую тягу.

Для обработки почвы это особенно важно. Рабочему органу часто необходима небольшая скорость, но значительное усилие для преодоления сопротивления земли.

Где используют бензиновые двигатели с редукторами?

Область применения таких двигателей достаточно широка. Чаще всего их можно встретить там, где требуется автономность, мобильность и передача мощности на механизм с меньшей скоростью вращения.

Бетономешалки

Один из наиболее понятных примеров — бензиновые бетономешалки.

Электрические модели требуют подключения к сети, тогда как бензиновую бетономешалку можно использовать практически в любом месте, где нет электроэнергии.

При этом двигатель работает на значительных оборотах, а барабан бетономешалки должен вращаться значительно медленнее. Именно поэтому между двигателем и приводом барабана может использоваться редуктор.

Он обеспечивает необходимую скорость вращения барабана и достаточный крутящий момент для перемешивания строительной смеси.

Мотоблоки и культиваторы

Еще одна очень распространенная сфера — сельскохозяйственная техника.

В мотоблоке необходимо преобразовать высокую скорость двигателя в медленное вращение колес и рабочего оборудования. При этом техника должна иметь достаточную тягу.

Редуктор позволяет решить эту задачу и сделать мощность бензинового двигателя пригодной для конкретной работы.

Водяные насосы

Бензиновые мотопомпы применяются для перекачивания воды там, где нет стабильного электроснабжения. Двигатель передает вращение насосу, а передаточный механизм позволяет согласовать скорость двигателя с необходимым режимом работы насоса.

В некоторых конструкциях отдельный редуктор может не потребоваться, если насос и двигатель рассчитаны для непосредственного соединения. Но в других конструкциях редуктор или другая передача является необходимой частью привода.

Какие бывают понижающие редукторы?

Редукторы отличаются по принципу передачи движения, конструкции зубчатых элементов и области применения.

Наиболее распространенные типы:

• цилиндрические редукторы;
• червячные редукторы;
• конические редукторы;
• планетарные редукторы;
• цепные и ременные понижающие передачи;
• комбинированные редукторы.

Каждый тип имеет свои преимущества и недостатки. Выбор зависит от необходимой скорости, крутящего момента, габаритов, нагрузки и условий эксплуатации.

Теперь рассмотрим основные типы редукторов, которые могут использоваться вместе с бензиновыми двигателями, а также их преимущества и недостатки.

Цилиндрический редуктор

Цилиндрические редукторы являются одними из наиболее распространенных механизмов передачи вращения. В их конструкции используются зубчатые колеса цилиндрической формы.

В зависимости от конструкции зубья могут быть прямыми или косыми. Каждый вариант имеет свои особенности, но главная задача остается одинаковой — передать вращение от двигателя к рабочему механизму с изменением скорости и крутящего момента.

Преимущества цилиндрического редуктора

1. Высокий КПД.
Зубчатая передача обычно имеет небольшие потери энергии, особенно если редуктор качественно изготовлен и правильно смазывается.

2. Возможность работы с большими нагрузками.
Цилиндрические редукторы могут использоваться там, где необходимо передавать значительный крутящий момент.

3. Длительный ресурс.
При правильном обслуживании зубчатые передачи способны работать в течение длительного времени.

4. Широкий диапазон передаточных отношений.
Для получения большего снижения можно использовать многоступенчатые конструкции.

Недостатки

К недостаткам можно отнести более сложную конструкцию по сравнению с некоторыми простыми ременными передачами, большее количество деталей и необходимость качественной смазки.

Также зубчатый редуктор может создавать больше шума, особенно если используются прямозубые шестерни.

Червячный редуктор

Червячный редуктор состоит из червяка и зубчатого колеса. Такая конструкция позволяет получить значительное снижение частоты вращения даже при относительно компактных размерах.

Червячные передачи часто используют там, где необходимы большие передаточные отношения и компактная конструкция.

Преимущества червячного редуктора

Одним из главных преимуществ является возможность получить значительное снижение скорости с помощью относительно простой конструкции.

Еще одна особенность — плавность работы. Червячная передача может работать тише некоторых типов зубчатых передач.

Кроме того, в определенных конструкциях червячная передача может обеспечивать эффект самоторможения. Однако это зависит от конкретного передаточного отношения, угла подъема червяка и других параметров, поэтому рассчитывать на полное самоторможение без проверки конструкции не следует.

Недостатки червячного редуктора

Главный недостаток — более низкий КПД по сравнению со многими зубчатыми передачами. Из-за скольжения между червяком и колесом возникают дополнительные потери энергии и нагрев.

Поэтому для продолжительной работы необходимо правильно подбирать смазку и контролировать температуру редуктора.

Червячный редуктор хорошо подходит для механизмов, где важны компактность, значительное снижение оборотов и плавность работы.

Конический редуктор

Конические редукторы используют конические зубчатые колеса. Их особенностью является возможность передавать вращение между валами, которые расположены под углом друг к другу.

Это особенно полезно в конструкциях, где двигатель и рабочий механизм невозможно расположить на одной оси.

Преимущества

• возможность изменять направление передачи вращения;
• компактное расположение узлов;
• способность работать со значительной нагрузкой;
• возможность комбинирования с другими ступенями редукции.

Недостатки

Конические редукторы сложнее в производстве и могут быть дороже более простых передач. Для стабильной работы важны точность изготовления зубчатых колес и правильная регулировка.

Такие редукторы чаще используются в специализированной технике, где необходимо не только снизить обороты, но и изменить направление передачи мощности.

Планетарный редуктор

Планетарные редукторы имеют более сложную конструкцию. Они состоят из центральной шестерни, сателлитов и других элементов, которые взаимодействуют между собой.

Их главное преимущество — большая передаточная способность при компактных размерах.

Планетарная конструкция позволяет распределять нагрузку между несколькими зубчатыми элементами. Благодаря этому редуктор может передавать значительный крутящий момент, не занимая много места.

Преимущества планетарных редукторов

• компактность;
• высокая удельная передаваемая мощность;
• возможность получения значительного передаточного отношения;
• более равномерное распределение нагрузки;
• хорошая эффективность в качественно изготовленных конструкциях.

Недостатки

Основным минусом является сложность конструкции и, соответственно, более высокая стоимость. Ремонт такого механизма также может быть более сложным.

Поэтому планетарный редуктор целесообразен там, где его преимущества действительно необходимы — например, в компактной технике с высокими требованиями к соотношению мощности и габаритов.

Ременная и цепная передача как понижающий механизм

Не всегда для снижения оборотов необходимо использовать классический закрытый редуктор. В некоторых машинах применяют ременную или цепную передачу.

Например, на валу двигателя устанавливают шкив небольшого диаметра, а на рабочем валу — шкив большего диаметра. Благодаря разнице диаметров рабочий вал вращается медленнее.

Цепная передача работает по похожему принципу, но вместо ремня используются звездочки и цепь.

Преимущества таких передач

• простая конструкция;
• относительно невысокая стоимость;
• легкость доступа к компонентам;
• возможность быстро изменить передаточное отношение заменой шкивов или звездочек;
• удобство ремонта.

Недостатки

Ремень может проскальзывать при чрезмерной нагрузке, а цепь требует регулярной смазки и контроля натяжения.

Кроме того, такие передачи обычно требуют защитного кожуха, поскольку открытые движущиеся элементы могут быть опасными для оператора.

Какой редуктор выбрать?

Универсального редуктора, который одинаково хорошо подходил бы для всех бензиновых двигателей воздушного охлаждения, не существует.

Выбор зависит от конкретной задачи.

Для бетономешалки важны достаточный крутящий момент, надежность и соответствующая скорость вращения барабана.

Для мотоблока важны тяговое усилие и возможность получить низкую скорость движения.

Для насоса необходимо учитывать требуемую частоту вращения рабочего колеса.

Для генератора, наоборот, требуется совершенно другое соотношение характеристик, поэтому понижающий редуктор может вообще не использоваться или применяться только в отдельных конструкциях.

Таким образом, редуктор необходимо подбирать не просто «под двигатель», а под конкретный рабочий механизм и нагрузку.

В предыдущих частях мы рассмотрели основное назначение понижающего редуктора и основные типы передач, которые могут использоваться вместе с бензиновыми двигателями воздушного охлаждения. Теперь стоит подробнее разобраться, где именно применяются такие двигатели, как правильно подобрать редуктор и какое передаточное отношение необходимо для конкретного оборудования.

Правильный выбор редуктора имеет не меньшее значение, чем выбор самого двигателя. Даже мощный бензиновый двигатель не сможет эффективно работать, если его мощность неправильно передается на рабочий механизм.

Где применяются бензиновые двигатели с понижающими редукторами?

Бензиновые двигатели воздушного охлаждения ценят прежде всего за автономность. Их можно использовать там, где нет электросети или где подключение электрического оборудования является неудобным.

Благодаря установке редуктора область применения таких двигателей значительно расширяется.

Бетономешалки

Одним из наиболее распространенных примеров являются бензиновые бетономешалки.

Двигатель внутреннего сгорания развивает необходимую мощность на высоких оборотах, а барабан бетономешалки должен вращаться значительно медленнее.

Редуктор или другая понижающая передача позволяет получить необходимую скорость барабана и достаточный крутящий момент.

Это особенно важно при перемешивании тяжелой бетонной смеси. Когда барабан загружен, двигателю необходимо преодолевать значительное сопротивление. Поэтому важны не только мощность двигателя, но и правильно подобранное передаточное отношение.

Бензиновая бетономешалка имеет еще одно важное преимущество — возможность работать независимо от электросети. Это особенно удобно на строительных площадках, где электричество еще не подключено.

Мотоблоки

Мотоблок — еще один пример техники, где редуктор играет важную роль.

Бензиновый двигатель может вращаться со скоростью несколько тысяч оборотов в минуту, но колеса мотоблока должны вращаться значительно медленнее.

При этом техника должна создавать значительное тяговое усилие.

Понижающий редуктор позволяет преобразовать высокую скорость двигателя в более медленное движение с большим крутящим моментом на колесах.

Именно благодаря этому мотоблок может медленно двигаться при обработке почвы и преодолевать значительное сопротивление.

Культиваторы и почвообрабатывающая техника

В культиваторах двигатель должен приводить в действие фрезы или другие рабочие органы.

Для эффективной работы важно правильно подобрать скорость вращения. Если фрезы будут вращаться слишком быстро, техника может работать нестабильно, а нагрузка на двигатель и другие компоненты увеличится.

Редуктор позволяет снизить скорость и одновременно увеличить момент на рабочем валу.

Мотопомпы

Бензиновые мотопомпы применяются для перекачивания воды на строительстве, в сельском хозяйстве, при осушении территорий и в других ситуациях.

В некоторых конструкциях двигатель непосредственно соединен с насосом, если их рабочие параметры подобраны соответствующим образом. В других конструкциях может использоваться передаточный механизм.

Здесь важно правильно согласовать частоту вращения двигателя с параметрами насоса.

Как выбрать передаточное отношение?

Передаточное отношение — один из наиболее важных параметров редуктора.

Оно показывает, во сколько раз редуктор изменяет скорость вращения.

Например, если двигатель имеет скорость 3600 об/мин, а необходимая скорость рабочего вала составляет 1200 об/мин, требуется передаточное отношение примерно 3:1.

Если необходимо получить 600 об/мин от двигателя, который вращается со скоростью 3600 об/мин, передаточное отношение должно составлять примерно 6:1.

Но при реальном подборе необходимо учитывать не только скорость. Важными являются мощность двигателя, крутящий момент, характер нагрузки, продолжительность работы и допустимые нагрузки самого редуктора.

Почему нельзя устанавливать любой редуктор?

Ошибочно считать, что достаточно найти редуктор с необходимым передаточным отношением.

Редуктор должен быть рассчитан на конкретный крутящий момент и мощность.

Если установить слишком слабый редуктор, его зубчатые колеса, подшипники или другие компоненты могут не выдержать нагрузки.

Например, мощный бензиновый двигатель может передавать большой момент, а небольшой редуктор при этом будет работать на пределе своих возможностей. Это приведет к перегреву, ускоренному износу или повреждению деталей.

Поэтому при выборе необходимо учитывать запас прочности и рекомендации производителя.

Что происходит при чрезмерном снижении оборотов?

На первый взгляд может показаться, что чем сильнее снизить скорость, тем больший момент можно получить. Но чрезмерное увеличение передаточного отношения не всегда является правильным решением.

Во-первых, увеличивается нагрузка на компоненты редуктора.

Во-вторых, снижается выходная скорость, которая может стать недостаточной для нормальной работы механизма.

В-третьих, каждая дополнительная ступень передачи создает определенные механические потери.

Поэтому редуктор необходимо подбирать таким образом, чтобы выходная скорость и крутящий момент соответствовали реальным требованиям оборудования.

Важность охлаждения двигателя

Для бензинового двигателя воздушного охлаждения очень важно обеспечить нормальный доступ воздуха.

Установка редуктора сама по себе не должна перекрывать вентиляционные отверстия или мешать работе системы охлаждения.

Если двигатель постоянно работает под большой нагрузкой, его температура повышается. Поэтому необходимо следить за чистотой ребер охлаждения, исправностью вентилятора и отсутствием препятствий для воздушного потока.

Особенно важно это для строительной техники, которая работает в условиях большого количества пыли.

Преимущества использования понижающего редуктора

Если правильно подобрать редуктор к бензиновому двигателю воздушного охлаждения, можно получить целый ряд преимуществ:

1. Снижение частоты вращения.
Рабочий механизм получает именно ту скорость, которая необходима для выполнения задачи.

2. Увеличение крутящего момента.
На выходном валу можно получить большее усилие.

3. Рациональное использование мощности двигателя.
Двигатель может работать в соответствующем диапазоне оборотов.

4. Расширение области применения.
Один тип бензинового двигателя может использоваться для различных механизмов при условии правильного подбора передачи.

5. Автономность оборудования.
Бензиновый двигатель позволяет работать вдали от электросети.

Что лучше: редуктор или ременная передача?

В некоторых случаях вместо редуктора используют ременную передачу. Она имеет более простую конструкцию и позволяет относительно легко изменять передаточное отношение с помощью шкивов.

Однако ремень может проскальзывать при значительной нагрузке. Также необходимо контролировать его натяжение и состояние.

Зубчатый редуктор, как правило, обеспечивает более жесткую передачу крутящего момента и может лучше подходить для постоянных значительных нагрузок.

Поэтому выбор зависит от конкретной машины. Для одного механизма оптимальным будет редуктор, для другого — ременная или цепная передача.

Заключение

Понижающий редуктор устанавливают на бензиновый двигатель воздушного охлаждения для того, чтобы уменьшить частоту вращения и увеличить крутящий момент на рабочем валу.

Это позволяет использовать высокие обороты бензинового двигателя для привода механизмов, которым необходима значительно меньшая скорость. Именно поэтому такие решения встречаются в бетономешалках, мотоблоках, культиваторах, насосах, сельскохозяйственной и строительной технике.

Для различных задач могут использоваться цилиндрические, червячные, конические, планетарные и комбинированные редукторы, а также ременные и цепные передачи.

Главное — правильно подобрать передаточное отношение, допустимую нагрузку, крутящий момент и конструкцию редуктора в соответствии с конкретным двигателем и рабочим механизмом.

Таким образом, редуктор не просто «снижает обороты». Он позволяет правильно преобразовать характеристики бензинового двигателя под потребности конкретной машины, обеспечивая необходимую скорость, тягу и крутящий момент. Именно это делает двигатели воздушного охлаждения настолько универсальными для автономной строительной, сельскохозяйственной и другой техники.
